概要

OpenGL を利用したシンプルなプロッターです。グラフの回転、ズームイン・アウト、データのスケール調整、系列毎に色分け表示といった機能があります。アニメーション機能もあります。

動作環境

Windows XP以降で動作します。Visual C++ 2005 でビルドしています。

使用方法

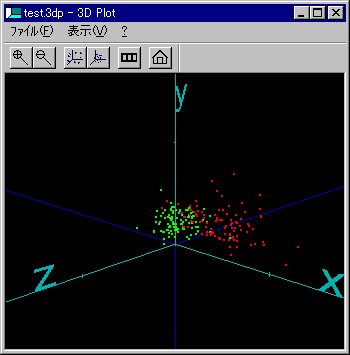

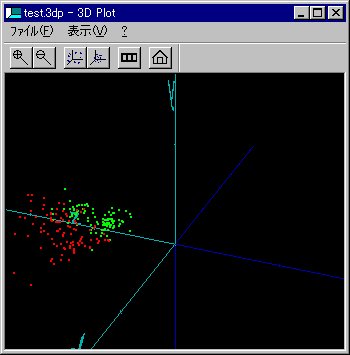

3dplot.exe を起動します。ファイルメニューの「開く」を使ってデータファイルを指定するか、直接ドラッグ・ドロップもできます。マウスドラッグにあわせてデータを回転させることができます。F5でズームイン、F6でズームアウトです。

データファイルは、タブまたはスペースで区切られたテキスト形式です。

/  コメント行
#コメント行

0246 3013 0000
0196 2963 0001
0022 2632 0004
:  データ区切り文字（色分け表示の境目）
0008 2549 0005
0000 2370 0006

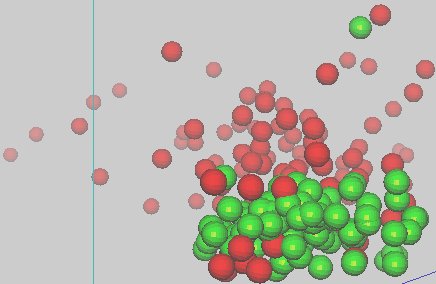

フォグ効果を使えば、データの遠近関係がわかりやすくなります。

ThinkPadの加速度センサーによる操作

ThinkPad のハードディスク保護のための加速度センサーから PC の傾きを検出し、座標系を回転させることができます。(X40 でしか動作確認していません。)
